一.产品用途

   DN2系列手提式移动点焊机适用于工件固定，焊机移动点焊的工作场合，用于焊接固定式点焊机不能或不方便焊接
的点焊操作中，焊接厚度一般为0.5～2mm，特殊情况下最大焊接厚度可达4mm，可焊接碳钢板、镀层碳钢板、不
锈钢板及其它需要电阻焊的场合。

二.产品特点
   焊机采用模块化设计，焊接变压器焊钳集合于一体，结构紧凑，高效节能，安全可靠，焊机配置有三自由度旋转装置，配合焊机悬挂行架三自由度移动装置，实现全位置移动点焊，操作轻便灵活。焊机也可固定后作为固定式点焊机使用。

三、产品结构
1、产品型号编制说明：
系列产品按《GB10249-88》规定原则，根据企业标准和产品结构特点按如下方式编定产品型号（以DN2-25X为例）：
D     点焊机
N     工频交流
2     手提式移动
25    焊机额定功率
X     焊钳结构特征  焊钳结构有：X型焊钳、C型焊钳、CC型焊钳（较大辅助行程焊钳）

  2、结构概述：
 焊机通过弹簧平衡器悬挂于焊机悬挂行架，产品安装见产品安装示意图。

 3、焊机主要构成：

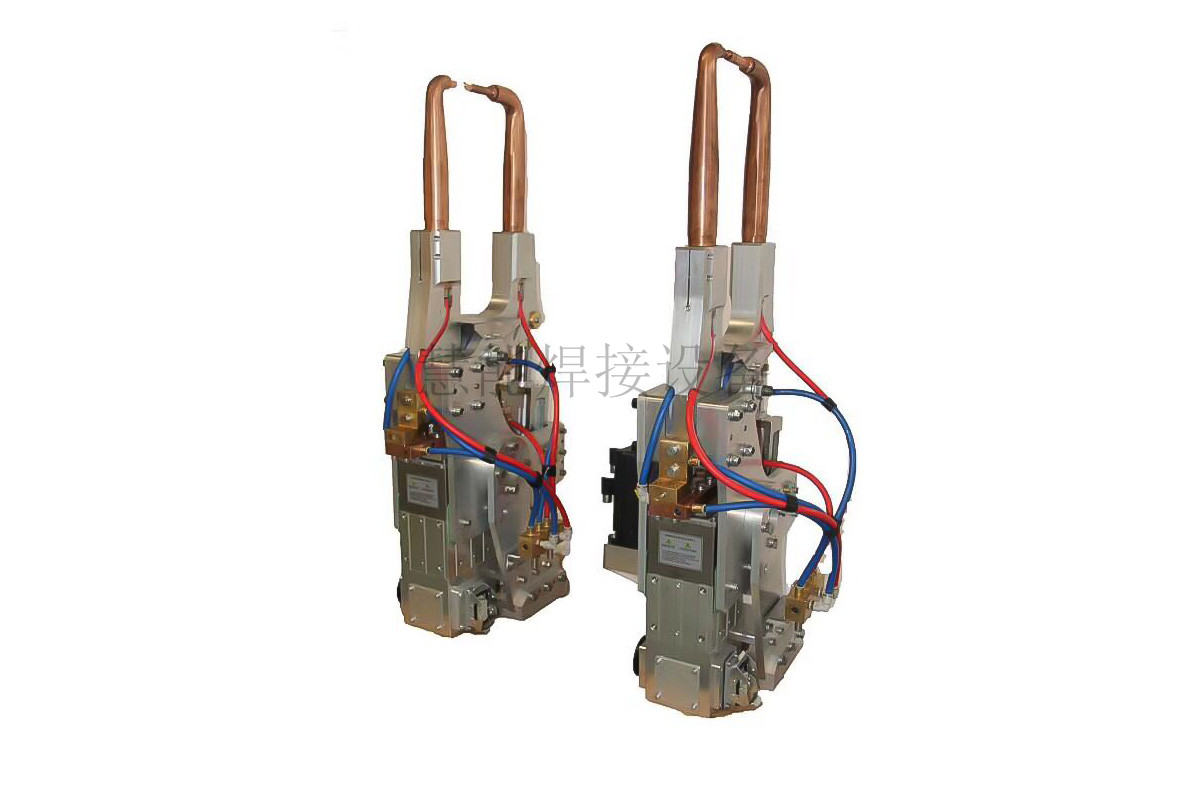

 焊机主要由焊接变压器、焊钳及电阻焊控制器等组成。根据焊接面及焊机使用工况的不同，焊钳具有多种结构形式
